Главная — Каталог запчастей — QUATTRO ELEMENTI — Сварочное и зарядное оборудование — Зарядные устройства — Quattro Elementi i-charge 10

Запчасти для зарядного устройства Quattro Elementi i-charge 10

Данная модель имеет несколько схем. Нажмите на нужную, чтобы перейти к ней или листайте страницу вниз, чтобы посмотреть всё.

Общий вид

Электрическая схема 1

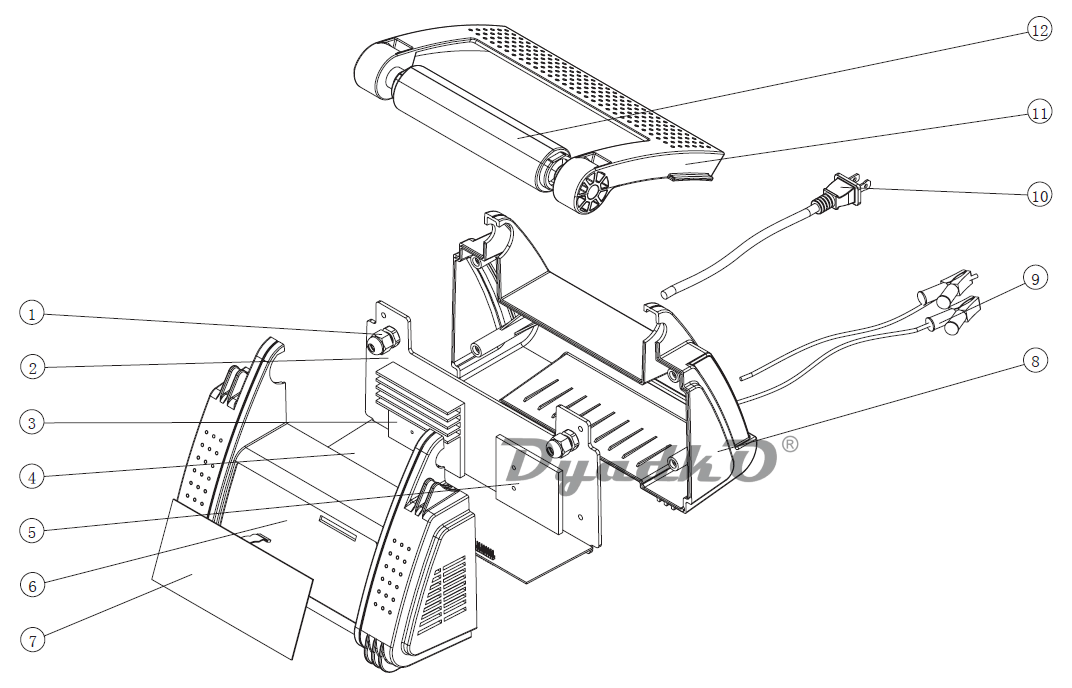

Общий вид

Запчасти, схема и деталировка Quattro Elementi i-charge 10

№1

Артикул

Название

Цена

Купить

1

Зажим QUATTRO ELEMENTI провода зарядные устройства i-Charge (30405019)

196 Р

10

Шнур сетевой QUATTRO ELEMENTI зарядные устройства BC/i-Charge 2х0.75 мм / 1,8 м / плоский

369 Р

11

Крышка корпуса...

0 Р

12

Ручка-рукоятка QUATTRO ELEMENTI i-Charge 10 верхняя (30203582)

416 Р

2

Панель...

0 Р

3

Радиатор...

0 Р

4

Плата зарядного устройства QUATTRO ELEMENTI i-Charge 10 старая (S3000225)

3595 Р

5

Радиатор...

0 Р

6

Корпус QUATTRO ELEMENTI i-Charge 10 передняя половина (30203579)

443 Р

7

Наклейка...

0 Р

8

Корпус QUATTRO ELEMENTI i-Charge 10 задняя половина (30203580)

443 Р

9

Провод с крокодилом...

0 Р

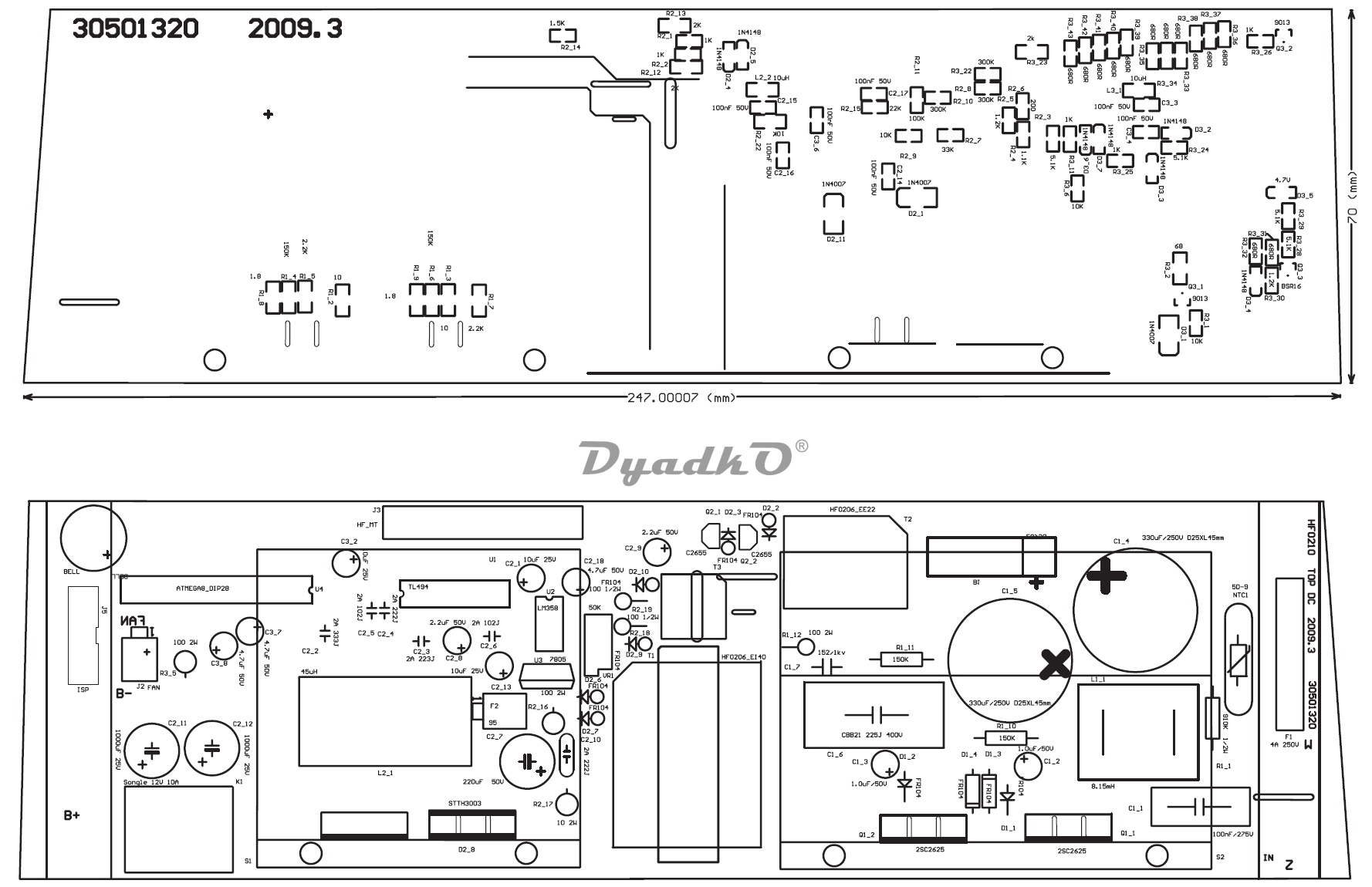

Электрическая схема 1

Запчасти, схема и деталировка Quattro Elementi i-charge 10

№1

Артикул

Название

Цена

Купить

B1

Компонент электронный диодный мост QUATTRO ELEMENTI RS 607 (30609191)

198 Р

BELL

0 Р

C1 1

0 Р

C1 4;C1 5

Компонент электронный конденсатор QUATTRO ELEMENTI _330мкФ 250В (30606253)

732 Р

C1 6

0 Р

C1 7

0 Р

C1_2;C1_3

Компонент электронный конденсатор QUATTRO ELEMENTI i-Charge10 1мкФ/50В (30606152)

196 Р

C2 11 ;C2 12

0 Р

C2 1;C213 ;C3 2

0 Р

C2 2

0 Р

C2 3

0 Р

C2 4;C2 10

0 Р

C2 7

0 Р

C2 8;C2 9

0 Р

C2_14;C2_1 5;C2_16;C2 _17;C3_3;C 3_4;C3_6

Компонент электронный конденсатор QUATTRO ELEMENTI 100нФ 50В (30606179)

178 Р

C2_18;C3_7 ;C3_8

0 Р

C2_5;C2_6

0 Р

D1 _1 ;D1 _2;D 1_3 ;D 1_4;D2 _2;D2_3;D2 _6;D2_7;D 2_9;D2_10

Компонент электронный диод QUATTRO ELEMENTI FR 104 (30609104)

178 Р

D2 4;D25; D3 2;D33; D3 4;D36; D3 7

0 Р

D2_1;D2_11 ;D3_1

Компонент электронный диод QUATTRO ELEMENTI SMD 1N4007 (30609053)

177 Р

D2_8

582 Р

D3_5

Компонент электронный стабилитрон QUATTRO ELEMENTI 4.7V 0,5W (30609197)

178 Р

F1

0 Р

F2

Термостат QUATTRO ELEMENTI i-Charge 6/10 , 95 градусов (30718022)

182 Р

FAN

Вентилятор QUATTRO ELEMENTI ( 12В) (0.20А) (размер 40х40х20мм) для зарядного устройства i-Charge 10

359 Р

J3

0 Р

J5

0 Р

K1

Реле QUATTRO ELEMENTI 10A. 12V (30611021)

189 Р

L2 1

Компонент электронный дроссель QUATTRO ELEMENTI 45mH (30605032)

246 Р

L2 2;L3 1

Компонент электронный дроссель QUATTRO ELEMENTI 10mH (30605029)

164 Р

LI 1

Компонент электронный дроссель QUATTRO ELEMENTI 8.15 mH (30605031)

214 Р

NTC1

Компонент электронный QUATTRO ELEMENTI MF 72 5D 9 термистор (30608583)

164 Р

Q1_1;Q1_2

Компонент электронный транзистор QUATTRO ELEMENTI 2SC2625 TO247 биполярный для i-Charge 1 (30612106)

230 Р

Q2_1;Q2-2

Компонент электронный транзистор QUATTRO ELEMENTI 2SC2655 корпус TO-92 (30612093)

164 Р

Q3_1 ;Q3_2

83 Р

Q3_3

0 Р

R1 1

Компонент электронный резистор QUATTRO ELEMENTI 910 кОм. 0.5Вт (30608119)

164 Р

R1 4;R1 6

0 Р

R1_10;R1_1 1

0 Р

R1_12;R2_1 6

Компонент электронный резистор QUATTRO ELEMENTI 100 Ом. 2Вт (30608623)

178 Р

R1_2;R1_3

Компонент электронный резистор QUATTRO ELEMENTI SMD1206 10 Ом 0,25Вт (30608093)

178 Р

R1_5;R1_7

0 Р

R1_8;R1_9

Компонент электронный резистор QUATTRO ELEMENTI i-Charge10 _1.8 Ом (30608644)

178 Р

R2 11

0 Р

R2 14

0 Р

R2 15

Компонент электронный резистор QUATTRO ELEMENTI 22кОм SMD (30608470)

164 Р

R2 17

0 Р

R2 22

0 Р

R2 4

0 Р

R2 6

0 Р

R2 7

0 Р

R2 8;R210 ;R3 22

0 Р

R2 9;R31; R3 6

Компонент электронный резистор QUATTRO ELEMENTI 10кОм SMD (30608158)

178 Р

R2_12;R2_1 3;R3_23

0 Р

R2_18;R2_1 9

0 Р

R2_1;R2_2 ;R3_11;R3_ 25;R3_26

0 Р

R2_3;R3_24 ;R3_28;R3_ 29

0 Р

R2_5;R3_30

0 Р

R3 2

0 Р

R3-5

0 Р

R3_31;R3_ 32;R3_33;R 3_34;R3_35 ;R3_36; R 3 37;R338 ;R339;R3 40;R341;R 342;R3 43

0 Р

T1

Трансформатор QUATTRO ELEMENTI i-Charge 10 (30713149)

410 Р

T2

Трансформатор QUATTRO ELEMENTI i-Charge 6-20 (30713138)

214 Р

U1

Компонент электронный микросхема QUATTRO ELEMENTI TL494 (30601042)

208 Р

U2

Компонент электронный микросхема QUATTRO ELEMENTI LM358 корпус DIP8 ST (30601008)

201 Р

U3

Компонент электронный микросхема QUATTRO ELEMENTI L7805 корпус TO-220 -->30612007

214 Р

U4

Компонент электронный микросхема QUATTRO ELEMENTI процессор i-Charge 10 (S1500020)

416 Р

VR1

Компонент электронный резистор QUATTRO ELEMENTI подстроечный 50кОм (30607018)

242 Р

ТЗ

Трансформатор QUATTRO ELEMENTI i-Charge 10 (30713160)

169 Р
