Главная — Каталог запчастей — Зарядные устройства — Quattro Elementi i-charge 6

Запчасти для зарядного устройства Quattro Elementi i-charge 6

Данная модель имеет несколько схем. Нажмите на нужную, чтобы перейти к ней или листайте страницу вниз, чтобы посмотреть всё.

Общий вид

Электрическая схема 1

Электрическая схема 2

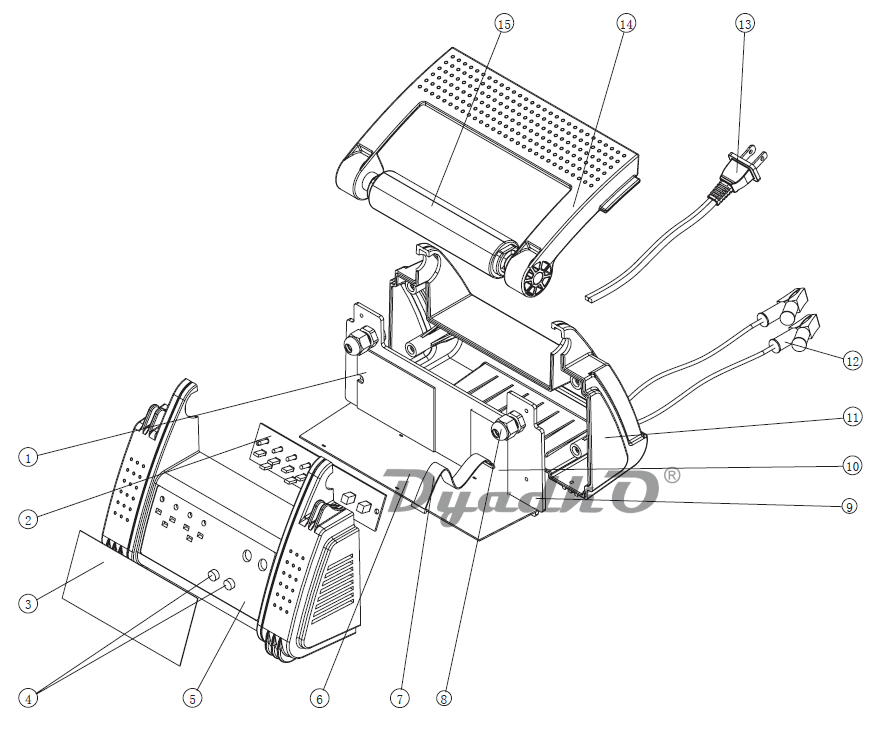

Общий вид

Запчасти, схема и деталировка Quattro Elementi i-charge 6

№1

Артикул

Название

Цена

Купить

1

Деталь QUATTRO ELEMENTI i-Charge 6 радиатор (S1500008)

378 Р

10

Радиатор...

0 Р

11

Корпус QUATTRO ELEMENTI i-Charge 6 задняя половина (30203538)

410 Р

12

Провод с крокодилом...

0 Р

13

Шнур сетевой QUATTRO ELEMENTI зарядные устройства BC/i-Charge 2х0.75 мм / 1,8 м / плоский

369 Р

14

Крышка корпуса...

0 Р

15

Ручка-рукоятка QUATTRO ELEMENTI i-Charge 6 верхняя (30203540)

410 Р

2

Панель контрольная QUATTRO ELEMENTI i-Charge 6 (S3000095)

396 Р

3

Наклейка QUATTRO ELEMENTI i-Charge6 (50900001)

178 Р

4

Кнопка QUATTRO ELEMENTI i-Charge6 (30404058)

168 Р

5

Корпус QUATTRO ELEMENTI i-Charge 6 передняя половина (30203537)

410 Р

6

Плата основная...

0 Р

7

Кабель QUATTRO ELEMENTI i-Charge 6 (13100012)

176 Р

8

Зажим провода...

0 Р

9

Панель...

0 Р

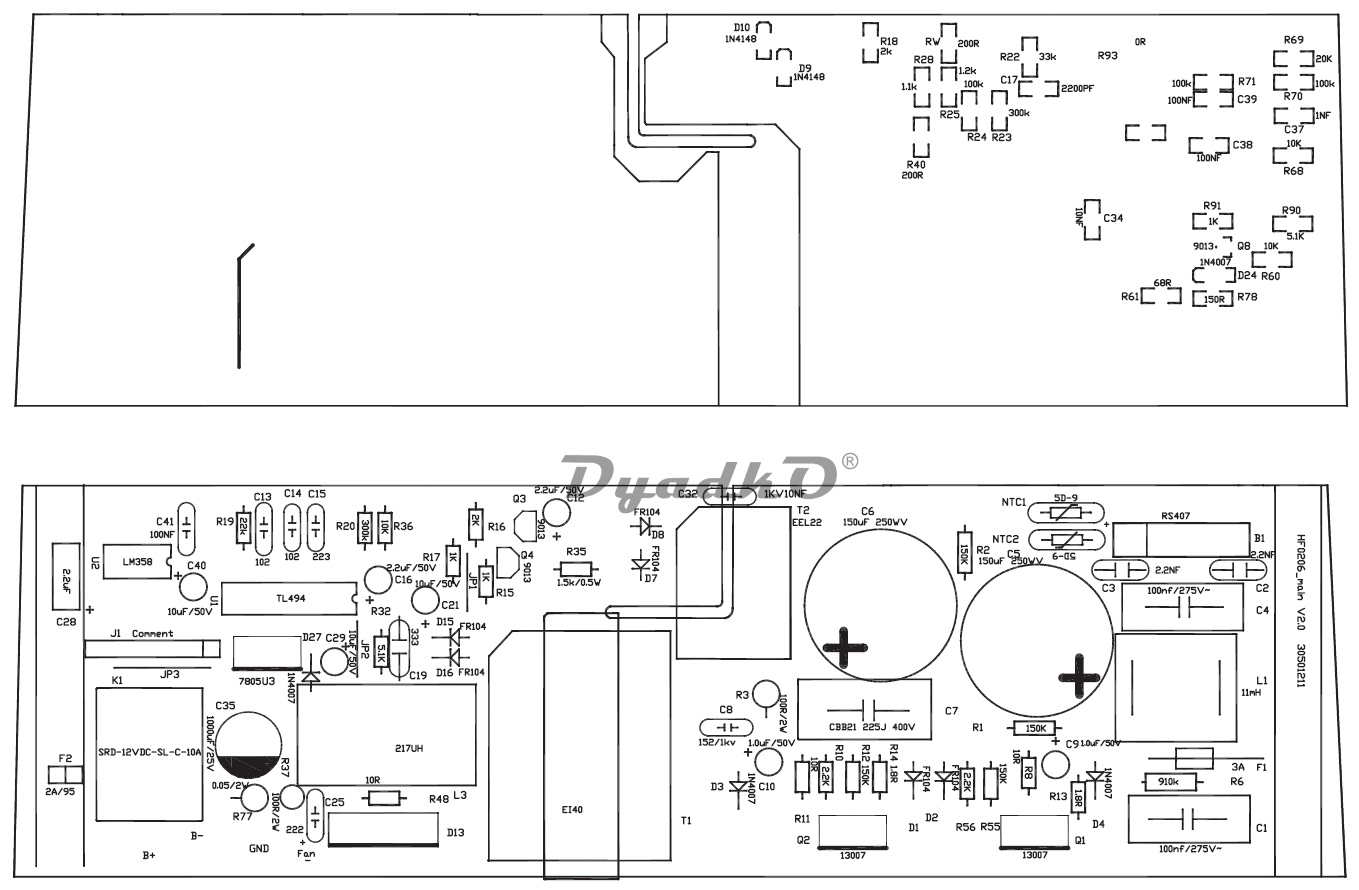

Электрическая схема 1

Запчасти, схема и деталировка Quattro Elementi i-charge 6

№1

Артикул

Название

Цена

Купить

B1

Компонент электронный диодный мост QUATTRO ELEMENTI RS 407 (30609188)

182 Р

C13;C14

0 Р

C15

0 Р

C17

0 Р

C19

0 Р

C1;C4

0 Р

C21;C29;C4 0

Компонент электронный конденсатор QUATTRO ELEMENTI i-Charge 6 10мкФ/50В (30606029)

387 Р

C25

0 Р

C28;C12;C1 6

0 Р

C2;C3

0 Р

C32

0 Р

C34

0 Р

C35

0 Р

C37

0 Р

C38;C39

0 Р

C41

0 Р

C5;C6

0 Р

C7

0 Р

C8

0 Р

C9;C10

Компонент электронный конденсатор QUATTRO ELEMENTI i-Charge10 1мкФ/50В (30606152)

196 Р

D13

582 Р

D1;D2;D7; D8;D15;D16

Компонент электронный диод QUATTRO ELEMENTI FR 104 (30609104)

178 Р

D24

Компонент электронный диод QUATTRO ELEMENTI SMD 1N4007 (30609053)

177 Р

D3;D4;D27

Компонент электронный диод QUATTRO ELEMENTI 1N4007 (30609078)

178 Р

D9;D10

0 Р

F1

0 Р

F2

Термостат QUATTRO ELEMENTI i-Charge 6/10 , 95 градусов (30718022)

182 Р

FAN

Вентилятор QUATTRO ELEMENTI ( 12В) (0.09А) (размер 41х41х10мм) для зарядного устройства i-Charge 6, i-Charge 10

720 Р

J1

0 Р

JP1JP2JP3

0 Р

k1

Реле QUATTRO ELEMENTI 10A. 12V (30611021)

189 Р

L1

Компонент электронный дроссель QUATTRO ELEMENTI i-Charge 11mH (30605025)

173 Р

L3

Компонент электронный дроссель QUATTRO ELEMENTI 217UH (30605030)

230 Р

NTC1;NTC2

Компонент электронный QUATTRO ELEMENTI MF 72 5D 9 термистор (30608583)

164 Р

Q1;Q2

Компонент электронный транзистор QUATTRO ELEMENTI 13007 (30612105)

189 Р

Q3;Q4

Компонент электронный транзистор QUATTRO ELEMENTI 2SC9013 корпус TO-92 (30612009)

178 Р

Q8

83 Р

R13;R14

0 Р

R15;R17

0 Р

R16

0 Р

R18

0 Р

R19

0 Р

R1;R2;R12; R55

0 Р

R20

0 Р

R22

0 Р

R23

0 Р

R24;R70;R7 1

0 Р

R25

0 Р

R28

0 Р

R32

0 Р

R35

0 Р

R36

0 Р

R3;R37

Компонент электронный резистор QUATTRO ELEMENTI 100 Ом. 2Вт (30608623)

178 Р

R40;RW

0 Р

R56;R10

0 Р

R6

Компонент электронный резистор QUATTRO ELEMENTI 910 кОм. 0.5Вт (30608119)

164 Р

R60;R68

0 Р

R61

0 Р

R69

0 Р

R77

Компонент электронный резистор QUATTRO ELEMENTI 0,05 Ом 2Вт I Charge 6 (30608547)

178 Р

R78

0 Р

R8;R11;R48

0 Р

R90

Компонент электронный резистор QUATTRO ELEMENTI 5,1кОм SMD (30608605)

162 Р

R91

Компонент электронный резистор QUATTRO ELEMENTI SMD 1206. 1кОм (30608089)

177 Р

R93

0 Р

T1

Трансформатор QUATTRO ELEMENTI i-Charge 6 (30713142)

410 Р

T2

Трансформатор QUATTRO ELEMENTI i-Charge 6-20 (30713138)

214 Р

U1

Компонент электронный микросхема QUATTRO ELEMENTI TL494 (30601042)

208 Р

U2

Компонент электронный микросхема QUATTRO ELEMENTI LM358 корпус DIP8 ST (30601008)

201 Р

U3

Компонент электронный микросхема QUATTRO ELEMENTI L7805 корпус TO-220 -->30612007

214 Р

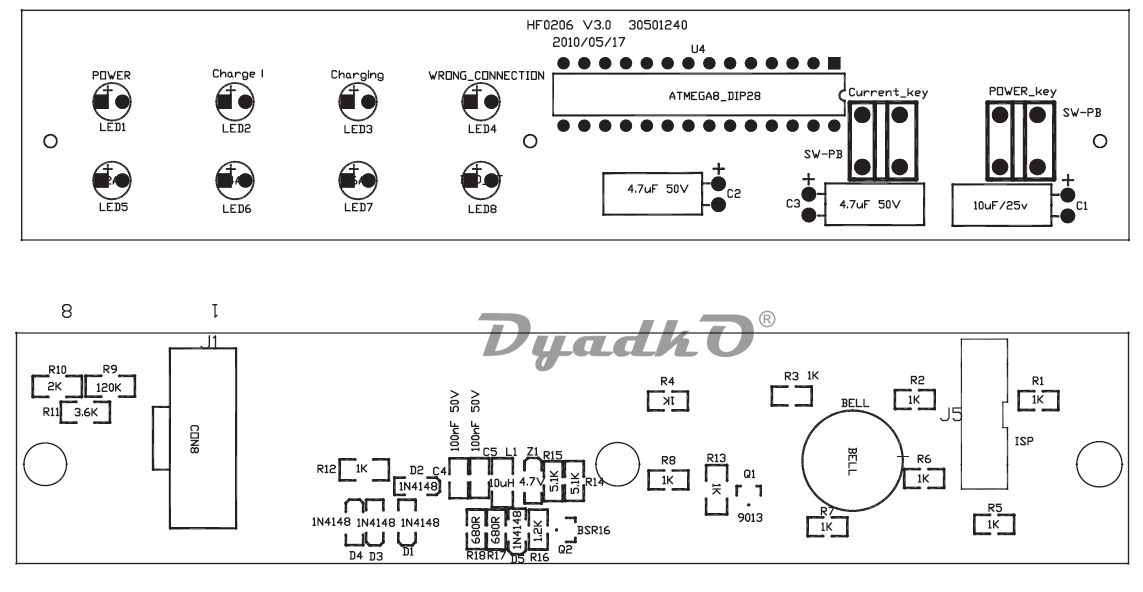

Электрическая схема 2

Запчасти, схема и деталировка Quattro Elementi i-charge 6

№1

Артикул

Название

Цена

Купить

BELL

0 Р

C2,*C3

0 Р

C4,*C5

Компонент электронный конденсатор QUATTRO ELEMENTI 100нФ 50В (30606179)

178 Р

Cl

0 Р

Curent_ke y;Power_ke y

0 Р

D1;D2;D3;D 4;D5

0 Р

J1

0 Р

J5

0 Р

LED1;LED2 ;LED3;LED4

0 Р

LED1;LED2

0 Р

LED3

0 Р

LED4

0 Р

LED5;LED6; LED7;LED8

0 Р

LI

Компонент электронный дроссель QUATTRO ELEMENTI 10mH (30605029)

164 Р

Q1

83 Р

Q2

0 Р

R11

0 Р

R12;R13

Компонент электронный резистор QUATTRO ELEMENTI SMD 1206. 1кОм (30608089)

177 Р

R14;R15

0 Р

R16

0 Р

R17;R18

0 Р

R1;R2;R3; R4;R5;R6;R 7;R8

0 Р

R9

0 Р

RIO

0 Р

U4

0 Р

Z1

Компонент электронный стабилитрон QUATTRO ELEMENTI 4.7V 0,5W (30609197)

178 Р
